Componentes eléctricos

FAMILIAS DE COMPONENTES ELÉCTRICOS

LOS ELEMENTOS QUE COMPONEN UN CIRCUITO ELÉCTRICO SE PUEDEN CLASIFICAR EN CUATRO GRANDES GRUPOS O FAMILIAS.

• GENERADORES: Producen la diferencia de potencial o tensión que impulsa el flujo de electrones a través del circuito: pilas, baterías, fuentes de alimentación, alternadores…

• CONDUCTORES: Se encargan de unir todos los elementos del circuito y permitir el paso de la corriente eléctrica. Suelen ser cables de cobre.

• RECEPTORES: Transforman la energía eléctrica en otro tipo de energía. Las lámparas, las bombillas, los motores, los timbres, los zumbadores y las resistencias son distintos tipos de receptores.

• ELEMENTOS DE CONTROL: Permiten o impiden el paso de la corriente eléctrica o regulan el modo de funcionamiento del circuito, son: pulsadores, interruptores, conmutadores…

Veamos ahora uno por uno

GENERADORES
Los generadores suministran energía eléctrica generada (dinamo) o acumulada (pila) al circuito.

• Las pilas son dispositivos que convierten energía química en energía eléctrica. ¿Quiere saber más? Link

Pilas y baterías

• Las dinamos transforman el movimiento en corriente.

CONDUCTORES

Materiales que permiten la circulación de la corriente eléctrica y sirven de unión entre los distintos operadores eléctricos

Partes de un conductor y tipos de conductores que encuentras en tu casa

RECEPTORES

Son operadores que transforman la energía eléctrica en otros tipos de energía útil.

• Los zumbadores (buzzer) transforman la energía eléctrica en sonido (como un altavoz).
• Fabricate tu propio altavoz. Link
• Fabricate tu propio timbre. Link 1, Link 2.

Como funciona un zumbador

• Los motores transforman la energía eléctrica en movimiento. ¿Quieres saber más? Link

• Las bombillas transforman la energía eléctrica en luz.

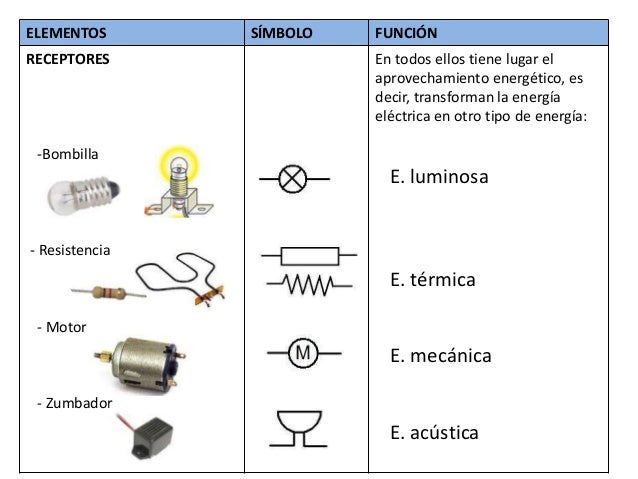

Tabla resumen de receptores

ELEMENTOS DE CONTROL

Son operadores que sin necesidad de cambiar las conexiones del circuito permiten gobernar a voluntad la instalación.

• Los pulsadores son operadores eléctricos destinados a abrir y cerrar un circuito. Disponen de una posición estable o de reposo y de otra inestable.
• Los interruptores son operadores que realizan la misma función que los pulsadores, pero disponen de dos posiciones estables.
• Los conmutadores son operadores similares a los interruptores pero constan de un borne común de entrada y dos de salida.

Tabla resumen de elementos de control

SÍMBOLOS ELÉCTRICOS

Los componentes eléctricos se representan con un dibujo llamado símbolo. Estos son los principales.
